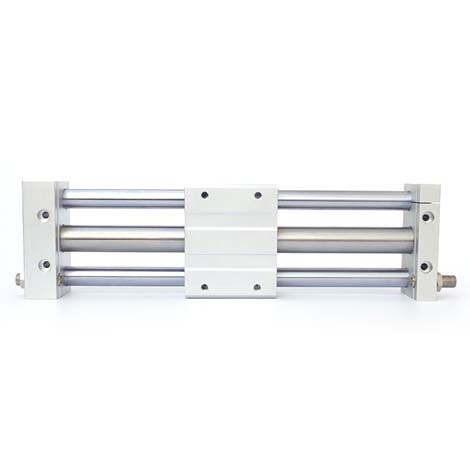

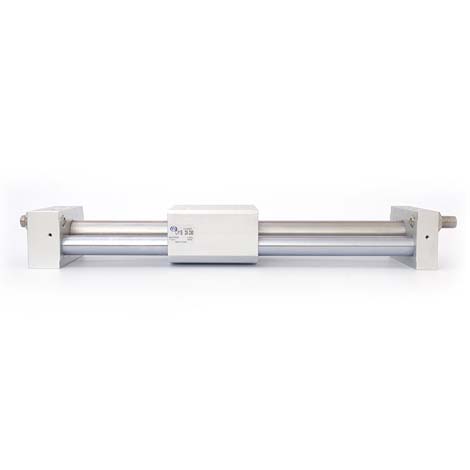

产品名称：CY1S无杆气缸
服务热线：0577-57123111
EMAIL：273620184@qq.com
Q Q：

PDF文档下载

产品特性

＊耐磨环比J-CY1B系列增加70%，故轴的承受能力提高。
＊使用了特殊树脂的耐磨环，润滑性能改善，故耐久性提高。
＊使用特殊防尘圈，最小使用压力降低30%。
＊安装尺寸与J-CY1B/R系列相同。

规格

缸径mm	6	10	15	20	25	32	40
动作方式	双作用
使用流体	空气
最高使用压力	0.7MPa
最低使用压力	0.18MPa
环境和流体温度	-10~60℃(但未冻结)
活塞速度	50~400mm/s
缓冲	两端橡胶缓冲
行程长度允差mm	0~250 251~1000 1001~
配管通口	M5x0.8			Rc1/8			Rc1/4
给油	不需要
安装姿势	无限制

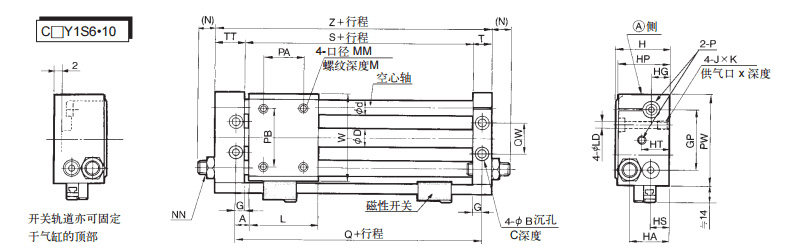

外部尺寸图

型号	行程范围	D	d	A	B	C	HT	G	GP	H	HA	HG	HP	HS	T	JXK	L	LD	M
CY1S6 CDY1S6	~300	7.6	8	6	6.5	3	17	5	32	27	19	8	26	8	10	M4x0.7x6.5	40	3.5	6
CY1S10 CDY1S10	~500	12	10	7.5	8	4	18	6.5	40	34	25.5	12	33	14	12.5	M5x0.8x9.5	45	4.3	6

型号	MM	NN	N	P	PA	PB	PW	QW	Q	S	TT	Z	W
CY1S6 CDY1S6	M4x0.7	M8x1.0	10	M5x0.8	25	25	50	16	52	42	16	68	46
CY1S10 CDY1S10	M4x0.7	M8x1.0	9.5	M5x0.8	25	38	60	24	60	47	20.5	80	58

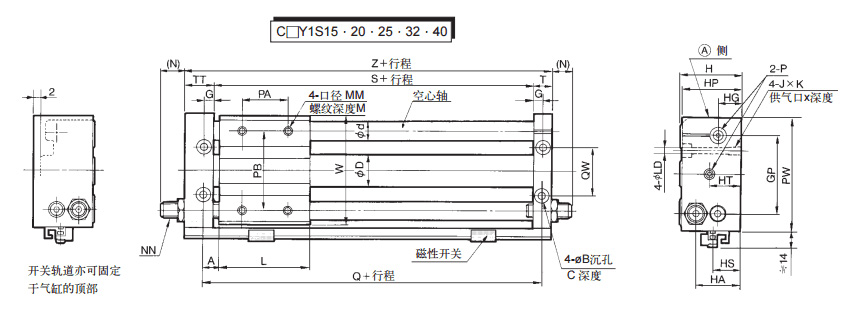

型号	行程范围	D	d	A	B	C	HT	G	GP	H	HA	HG	HP	HS	T	JXK	L	LD	M
C□Y1S15	~750	16.6	12	7.5	9.5	5	21	6.5	52	40	29	13	39	15	12.5	M6x1.0x9.5	60	5.6	8
C□Y1S20	~1500	21.6	16	10	9.5	5.2	20	8.5	62	46	36	17	45	25.5	16.5	M6x1.0x9.5	70	5.6	10
C□Y1S25	~1500	26.4	16	10	11	6.5	20	8.5	70	54	40	20	53	23	16.5	M8x1.25x10	70	7	10
C□Y1S32	~1500	33.6	20	12.5	14	8	24	9.5	86	66	46	24	64	27	18.5	M10x1.5x15	85	8.7	12
C□Y1S40	~1500	41.6	25	12.5	14	8	25	10.5	104	76	57	25	74	30	20.5	M10x1.5x15	95	8.7	12

型号	MM	NN	N	P	PA	PB	PW	QW	Q	S	TT	Z	W
C□Y1S15	M5x0.8	M8x1.0	7.5	M5x0.8	30	50	75	30	75	62	22.5	97	72
C□Y1S20	M6x1.0	M10x1.0	9.5	Rc1/8	40	70	90	38	90	73	25.5	115	87
C□Y1S25	M6x1.0	M14x1.5	11	Rc1/8	40	70	100	42	90	73	25.5	115	97
C□Y1S32	M8x1.25	M20x1.5	11.5	Rc1/8	60	75	122	50	110	91	28.5	138	119
C□Y1S40	M8x1.25	M20x1.5	10.5	Rc1/8	65	105	145	64	120	99	35.5	155	142

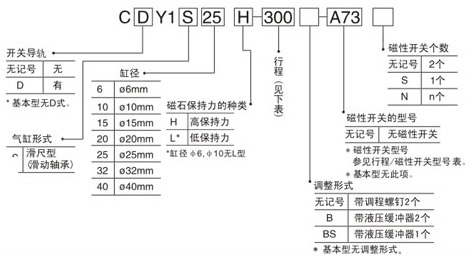

订购码

?
